Comment optimiser l'algorithme de contrôle d'un moteur BLDC 48V 400W ?

En tant que fournisseur de moteurs BLDC 48 V 400 W, j'ai été témoin du rôle essentiel que jouent les algorithmes de contrôle dans les performances de ces moteurs. Dans ce blog, je partagerai quelques idées sur la façon d'optimiser l'algorithme de contrôle d'un moteur BLDC 48 V 400 W, sur la base de mon expérience dans l'industrie.

Comprendre les bases du contrôle du moteur BLDC

Avant de se lancer dans l'optimisation, il est essentiel de comprendre les principes fondamentaux du contrôle moteur BLDC. Un moteur BLDC fonctionne sur le principe de la commutation électronique, où les enroulements du stator sont alimentés dans une séquence spécifique pour créer un champ magnétique tournant. Ce champ interagit avec les aimants permanents du rotor, le faisant tourner.

L'algorithme de contrôle d'un moteur BLDC implique généralement trois composants principaux :

1. Retour du capteur: Il peut s'agir soit d'un capteur à effet Hall, soit d'un codeur, qui fournit des informations sur la position du rotor.
2. Logique de commutation: Sur la base du retour du capteur, la logique de commutation détermine quels enroulements du stator doivent être alimentés à un moment donné.
3. Contrôle de la vitesse et du couple: L'algorithme de contrôle ajuste la tension et le courant fournis au moteur pour atteindre la vitesse et le couple souhaités.

Considérations clés pour l'optimisation

Lors de l'optimisation de l'algorithme de contrôle d'un moteur BLDC 48 V 400 W, plusieurs facteurs doivent être pris en compte :

1. Efficacité: L'un des principaux objectifs de l'optimisation est d'améliorer le rendement du moteur. Ceci peut être réalisé en réduisant les pertes dans les enroulements du stator et en minimisant la puissance consommée par l'électronique de commande.
2. Ondulation de couple: L'ondulation du couple fait référence à la variation du couple de sortie pendant le fonctionnement du moteur. Une ondulation de couple élevée peut provoquer des vibrations, du bruit et une réduction des performances. L'algorithme de contrôle doit être conçu pour minimiser l'ondulation du couple.
3. Réponse dynamique: Le moteur doit être capable de répondre rapidement aux changements de demande de vitesse et de couple. Un algorithme de contrôle bien optimisé garantira une réponse dynamique rapide et stable.
4. Bruit et vibrations: La réduction du bruit et des vibrations est cruciale pour les applications où un fonctionnement silencieux est requis. L'algorithme de contrôle peut être optimisé pour minimiser ces problèmes.

Techniques d'optimisation

Voici quelques techniques qui peuvent être utilisées pour optimiser l'algorithme de contrôle d'un moteur BLDC 48 V 400 W :

1. Contrôle orienté champ (FOC): FOC est une technique de contrôle populaire qui permet un contrôle précis du couple et de la vitesse du moteur. En transformant les courants statoriques en un référentiel rotatif, le FOC permet un contrôle indépendant des composants de couple et de flux. Cela se traduit par une efficacité améliorée, une ondulation de couple réduite et une meilleure réponse dynamique.
2. Optimisation de la modulation de largeur d'impulsion (PWM): PWM est utilisé pour contrôler la tension fournie au moteur. En optimisant la fréquence PWM et le cycle de service, les pertes de puissance dans le moteur peuvent être réduites et le rendement peut être amélioré.
3. Contrôle sans capteur: Dans certaines applications, il peut être souhaitable d'éliminer le besoin de capteurs de position. Les algorithmes de contrôle sans capteur estiment la position du rotor en fonction de la force contre-électromotrice (FEM) ou d'autres paramètres électriques. Cela peut réduire le coût et la complexité du système moteur.
4. Contrôle adaptatif: Des algorithmes de contrôle adaptatifs ajustent les paramètres de contrôle en temps réel en fonction des conditions de fonctionnement du moteur. Cela peut aider à compenser les variations de charge, de température et d’autres facteurs, garantissant ainsi des performances optimales dans différentes conditions.

Études de cas

Pour illustrer l'efficacité de ces techniques d'optimisation, examinons quelques études de cas :

1. Étude de cas 1 : Améliorer l'efficacité d'une application robotique
   Une entreprise de robotique utilisait un moteur BLDC 48 V 400 W dans son bras robotique. Le moteur subissait des pertes de puissance élevées et un rendement médiocre. En mettant en œuvre le FOC et en optimisant les paramètres PWM, le rendement du moteur a été augmenté de 15 %. Cela a permis d'allonger la durée de vie de la batterie et de réduire les coûts d'exploitation.
2. Étude de cas 2 : Réduire l'ondulation du couple dans une machine CNC
   Un fabricant de machines CNC était confronté à des problèmes d'ondulation de couple dans son moteur de broche. L'ondulation du couple élevé provoquait des vibrations et une mauvaise finition de surface sur les pièces usinées. Grâce à l'utilisation d'un algorithme de contrôle adaptatif, l'ondulation du couple a été réduite de 50 %. Cela a amélioré la qualité des pièces usinées et augmenté la productivité de la machine CNC.

Notre gamme de produits

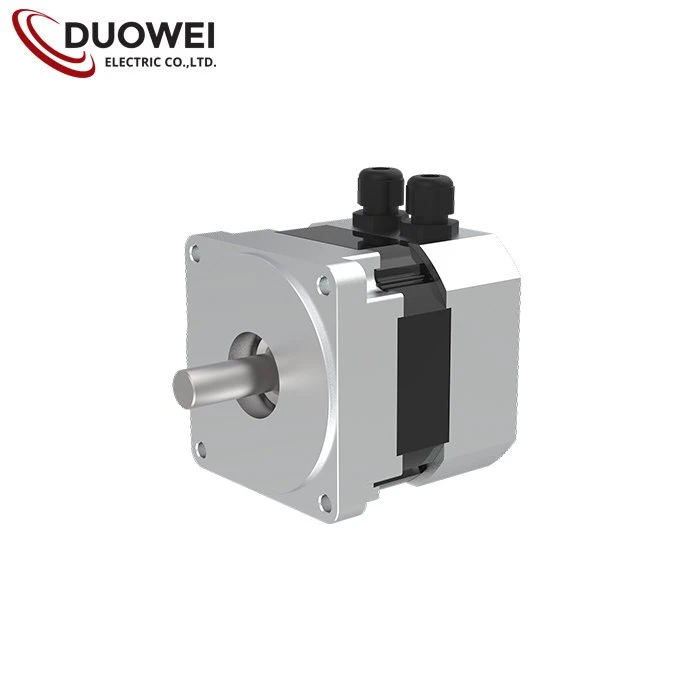

En tant que fournisseur de moteurs BLDC 48 V 400 W, nous proposons également une gamme d'autres moteurs BLDC de haute qualité. NotreMoteur sans balais de 83 mmest conçu pour les applications qui nécessitent un couple et une densité de puissance élevés. LeMoteur CC sans balais 48 V 500 Wconvient aux applications qui exigent une puissance de sortie plus élevée. Et notreMoteur sans balais de 57 mmest une solution compacte et efficace pour les applications limitées en espace.

Conclusion

L'optimisation de l'algorithme de contrôle d'un moteur BLDC 48 V 400 W est une tâche complexe mais enrichissante. En comprenant les bases du contrôle des moteurs BLDC, en prenant en compte les facteurs d'optimisation clés et en mettant en œuvre des techniques appropriées, des améliorations significatives en termes d'efficacité, d'ondulation du couple, de réponse dynamique, ainsi que de bruit et de vibrations peuvent être obtenues.

Si vous souhaitez en savoir plus sur nos moteurs BLDC 48V 400W ou sur nos services d'optimisation, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la meilleure solution pour votre application.

Références

• Johnson, M. (2018). Contrôle de moteur à courant continu sans balais : principes et applications. Wiley.
• Krause, PC, Wasynczuk, O. et Sudhoff, SD (2013). Analyse des machines électriques et des systèmes d'entraînement. Wiley.
• Rahman, MA (2011). Machines et entraînements électriques : conception, analyse et application. Presse CRC.
