Salut! En tant que fournisseur de moteurs CC brossés 12V, j'ai vu de première main comment l'interférence électromagnétique (EMI) peut être une véritable douleur dans le cou. Il peut gâcher d'autres appareils électroniques à proximité, provoquer des problèmes dans votre système et vous rendez généralement la vie beaucoup plus difficile. Mais ne vous inquiétez pas, je suis ici pour partager quelques conseils sur la façon de réduire l'EMI d'un moteur CC brossé 12V.
Tout d'abord, comprenons ce qui cause l'EMI dans un moteur à courant continu brossé. Lorsque le moteur fonctionne, les pinceaux établissent et brisent le contact avec le commutateur, créant des étincelles. Ces étincelles génèrent des ondes électromagnétiques qui peuvent se propager et interférer avec d'autres électroniques. Ainsi, la clé est de minimiser ces étincelles et leurs ondes électromagnétiques associées.
1. Utilisez des condensateurs
L'un des moyens les plus simples et les plus efficaces de réduire l'EMI est d'utiliser des condensateurs. Les condensateurs peuvent absorber et filtrer le bruit de fréquence élevé généré par le moteur. Vous pouvez connecter un condensateur en céramique sur les bornes du moteur. Une valeur comprise entre 0,1 μF et 1 μF fonctionne généralement bien pour un moteur CC brossé 12V.
Par exemple, vous pouvez souder un condensateur en céramique de 0,1 μF directement aux bornes du moteur. Ce condensateur agit comme un petit réservoir pour le bruit électrique. Lorsque les étincelles se produisent et génèrent des pointes à fréquence élevée, le condensateur absorbe rapidement ces pointes, les empêchant de se propager dans l'alimentation et d'autres parties du circuit.
2. Ajouter des perles de ferrite
Les perles de ferrite sont un autre excellent outil dans la lutte contre EMI. Ils fonctionnent en introduisant une impédance élevée aux signaux de fréquence élevés tout en ayant peu d'effet sur les signaux de puissance à faible fréquence. Vous pouvez glisser une perle de ferrite sur les fils du moteur.
Lorsque vous placez une perle de ferrite sur les fils du moteur, il agit comme un filtre. Les ondes électromagnétiques à haute fréquence essaient de passer à travers la perle, mais le matériau de ferrite les résiste. Cette résistance convertit l'énergie à haute fréquence en chaleur, réduisant efficacement la quantité d'EMI qui peut s'échapper du moteur.
3. Grouillage approprié
Une bonne mise à la terre est cruciale pour réduire l'EMI. Assurez-vous que le moteur est correctement mis à la terre au même sol que le reste de votre système électronique. Une mauvaise connexion au sol peut permettre à EMI de s'accumuler et de provoquer des interférences.
Vous pouvez utiliser un fil de résistance épais et bas pour relier le boîtier du moteur au plan de sol de votre carte de circuit imprimé. Cela fournit un chemin direct pour que le bruit électrique s'écoule en toute sécurité vers le sol, plutôt que de rayonner dans l'environnement environnant.
4. Boundage
Le blindage du moteur peut également être un moyen efficace de contenir l'EMI. Vous pouvez utiliser une enceinte métallique pour entourer le moteur. Le métal agit comme une cage Faraday, bloquant les ondes électromagnétiques de s'échapper.
Si vous n'avez pas de boîtier métallique, vous pouvez également utiliser du ruban de blindage conducteur. Enveloppez le ruban adhésif autour du moteur, en vous assurant qu'il est en contact avec le boîtier du moteur et correctement mis à la terre. Cette bande absorbe et redirigera les ondes électromagnétiques, réduisant l'EMI qui atteint d'autres composants.
5. Matériau et conception des brosses
Le type de pinceaux utilisés dans le moteur peut également affecter l'EMI. Certains matériaux de pinceau génèrent moins d'étincelles que d'autres. Par exemple, les pinceaux en graphite en carbone sont souvent un bon choix car ils ont une résistance de contact relativement faible et produisent moins d'étincelles.
De plus, la conception des pinceaux peut être optimisée. Les brosses avec une forme et une pression appropriées peuvent établir un meilleur contact avec le commutateur, ce qui réduit les chances de déclenchement. Vous voudrez peut-être envisager la mise à niveau vers des pinceaux de haute qualité spécialement conçus pour réduire l'EMI.
6. Filtrage d'alimentation
N'oubliez pas l'alimentation électrique. L'alimentation peut être une source d'EMI ainsi qu'un chemin pour que l'EMI du moteur se propage. Vous pouvez ajouter un filtre LC simple (inducteur - filtre de condensateur) entre l'alimentation et le moteur.
Une inductance en série avec la ligne électrique et un condensateur à travers la ligne électrique peuvent lisser l'alimentation électrique et réduire le bruit de fréquence élevé. L'inductance résiste aux changements de courant, tandis que le condensateur stocke et libère l'énergie électrique pour maintenir la tension stable.
Exemples réels - Monde
Permettez-moi de partager un vrai exemple mondial. Nous avions un client qui utilisait notreMoteur CC 400W Brosseddans un système électronique complexe. Ils connaissaient beaucoup d'interférence avec d'autres capteurs et circuits de contrôle. Après avoir mis en œuvre une combinaison de filtrage des condensateurs, de billes de ferrite et de mise à la terre appropriée, l'EMI a été considérablement réduit. Le système a commencé à fonctionner en douceur et le client était très satisfait des résultats.

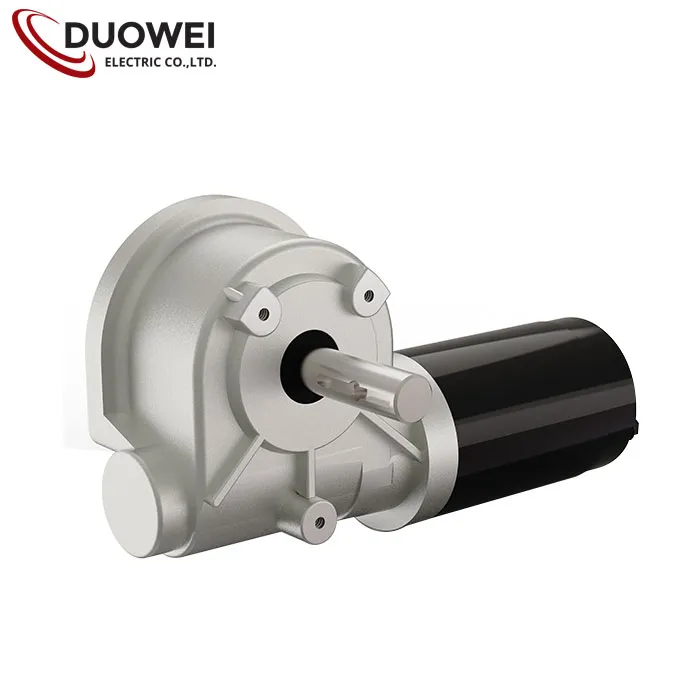

Un autre cas impliquait un client utilisant notreMoteur à courant continu en couple élevédans une application robotique. Le robot avait des problèmes de communication en raison de l'EMI du moteur. En ajoutant du blindage et de l'optimisation de la conception de la brosse, nous avons pu résoudre le problème. Les performances du robot se sont améliorées et le client a pu aller de l'avant avec son projet.
Conclusion
La réduction de l'interférence électromagnétique d'un moteur CC brossé 12V n'est pas la science des fusées, mais elle nécessite une attention particulière et les bonnes techniques. En utilisant des condensateurs, des perles de ferrite, une mise à la terre, un blindage et une optimisation appropriés de la conception et du filtrage de l'alimentation des pinces, vous pouvez réduire considérablement l'EMI et améliorer votre moteur dans votre système électronique.
Si vous êtes sur le marché pour un moteur CC Brossed 12V de haute qualité ou si vous avez des questions sur la réduction de l'EMI, n'hésitez pas à vous contacter. Nous proposons également d'autres excellents produits comme notreMoteur CC 48V brossé. Nous sommes toujours là pour vous aider à trouver la meilleure solution pour vos besoins. Que vous soyez un amateur travaillant sur un petit projet ou un professionnel dans une application industrielle à grande échelle, nous avons les moteurs et l'expertise pour vous soutenir. Contactez-nous pour commencer une discussion sur les achats et travaillons ensemble pour faire de votre projet un succès!
Références
- "Ingénierie électromagnétique de compatibilité" par Henry W. Ott
- "The Art of Electronics" de Paul Horowitz et Winfield Hill
