Salut! En tant que fournisseur de moteurs sans balais 48 V CC, on me pose souvent des questions sur les méthodes de refroidissement de ces moteurs. Dans ce blog, je partagerai avec vous ce que je sais sur le maintien de ces moteurs à une température appropriée.
Pourquoi le refroidissement est important pour les moteurs sans balais 48 V CC
Tout d’abord, parlons des raisons pour lesquelles le refroidissement est un problème important. Lorsqu'un moteur sans balais de 48 V CC fonctionne, l'énergie électrique est convertie en énergie mécanique. Mais toute cette transformation énergétique n’est pas efficace à 100 %. Une partie de l’énergie électrique se transforme en chaleur. Si cette chaleur n’est pas correctement gérée, cela peut entraîner toute une série de problèmes.
Des températures élevées peuvent réduire l'efficacité du moteur. La résistance des enroulements du moteur augmente avec la température, ce qui signifie que le moteur doit consommer plus de courant pour produire le même couple. C'est comme si votre voiture devait travailler plus fort pour se déplacer parce que quelque chose ne va pas sous le capot.
Une exposition prolongée à des températures élevées peut également endommager les composants du moteur. L'isolation des enroulements peut se briser, entraînant des courts-circuits. Les aimants du moteur peuvent perdre leurs propriétés magnétiques, ce qui réduira les performances du moteur au fil du temps. Et dans des cas extrêmes, une surchauffe peut même entraîner une panne complète du moteur.
Refroidissement par convection naturelle
L'une des méthodes de refroidissement les plus simples pour les moteurs sans balais 48 V CC est le refroidissement par convection naturelle. Cette méthode repose sur le mouvement naturel de l’air autour du moteur. À mesure que le moteur chauffe, l’air en contact avec lui se réchauffe. L’air chaud monte et l’air plus froid entre pour prendre sa place.
Ce processus se produit automatiquement tant que le moteur se trouve dans un environnement où la circulation de l'air est suffisante. Il s'agit d'une méthode de refroidissement passive, ce qui signifie qu'elle ne nécessite aucun équipement supplémentaire. Vous devez simplement vous assurer que le moteur n'est pas enfermé dans un espace restreint où l'air chaud ne peut pas s'échapper.
Le plus grand avantage du refroidissement par convection naturelle est sa simplicité. Il n’y a aucune pièce supplémentaire à acheter, installer ou entretenir. Il est également très silencieux car aucun ventilateur ni pompe ne fait de bruit. Cependant, cela a ses limites. Ce n'est pas très efficace pour les moteurs de grande puissance qui génèrent une grande quantité de chaleur. Si votre moteur est unMoteur CC sans balais 48 V, 300 W., par exemple, la convection naturelle pourrait ne pas suffire à le garder au frais.
Refroidissement par air forcé
Lorsque la convection naturelle n’est pas à la hauteur, le refroidissement par air forcé vient à la rescousse. Cette méthode consiste à utiliser un ventilateur pour souffler de l'air sur le moteur. Le ventilateur peut être intégré au moteur ou à une unité externe.
Le principal avantage du refroidissement à air forcé est son efficacité supérieure à celle de la convection naturelle. Le ventilateur peut déplacer rapidement un grand volume d’air, ce qui permet d’évacuer plus efficacement la chaleur du moteur. Cela permet au moteur de fonctionner à des niveaux de puissance plus élevés sans surchauffe.
Un autre avantage est qu’il est relativement simple à mettre en œuvre. Vous pouvez trouver sur le marché une grande variété de ventilateurs adaptés à différentes tailles de moteurs et applications. Et si vous en avez besoin, vous pouvez régler la vitesse du ventilateur pour contrôler la quantité de refroidissement.
Cependant, le refroidissement par air forcé présente également certains inconvénients. Le ventilateur ajoute au coût du système moteur. Il consomme également de l’énergie électrique, ce qui réduit légèrement l’efficacité globale du système. Et les ventilateurs peuvent être bruyants, ce qui peut poser problème dans certaines applications où un fonctionnement silencieux est requis.
Refroidissement liquide
Pour les applications les plus exigeantes, le refroidissement liquide constitue souvent le meilleur choix. Dans un système refroidi par liquide, un liquide de refroidissement (généralement de l'eau ou un mélange eau-glycol) circule autour du moteur. Le liquide de refroidissement absorbe la chaleur du moteur puis la transfère vers un radiateur ou un échangeur de chaleur, où elle est dissipée dans l'environnement.

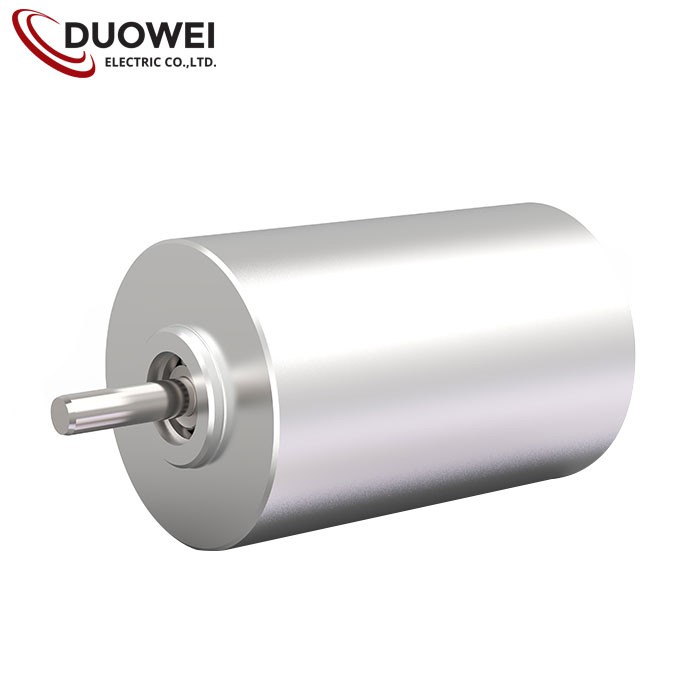

Le refroidissement liquide est extrêmement efficace pour évacuer la chaleur. Il peut supporter des charges thermiques très élevées, ce qui le rend adapté aux moteurs hautes performances comme le nôtre.Moteur BLDC haute performance. Il permet également un contrôle plus précis de la température car vous pouvez régler le débit du liquide de refroidissement.
Le système peut être conçu pour être très compact, ce qui constitue un avantage dans les applications où l'espace est limité. Et comme le liquide de refroidissement peut absorber une grande quantité de chaleur, il peut maintenir le moteur à une température plus stable, ce qui est bénéfique pour la durée de vie et les performances du moteur.
Mais le refroidissement liquide est également la méthode de refroidissement la plus complexe et la plus coûteuse. Il nécessite une pompe pour faire circuler le liquide de refroidissement, un radiateur ou échangeur de chaleur et un système de flexibles ou de canalisations. Il existe également un risque de fuite, qui peut endommager le moteur et d'autres composants s'il n'est pas correctement géré.
Dissipateurs de chaleur
Les dissipateurs thermiques sont un autre élément important du refroidissement du moteur, quelle que soit la méthode de refroidissement utilisée. Un dissipateur thermique est un dispositif passif fixé au moteur pour augmenter sa surface. Plus la surface est grande, plus la chaleur peut être dissipée dans l’environnement.
Les dissipateurs thermiques sont généralement constitués de matériaux à haute conductivité thermique, tels que l'aluminium ou le cuivre. Ils ont des nageoires ou d’autres structures qui augmentent encore leur surface. Lorsque le moteur chauffe, la chaleur est transférée du moteur au dissipateur thermique, puis du dissipateur thermique à l'air ou au liquide de refroidissement.
Les dissipateurs thermiques peuvent être utilisés en combinaison avec la convection naturelle, l'air pulsé ou le refroidissement liquide. Ils sont relativement peu coûteux et faciles à installer, et peuvent améliorer considérablement les performances de refroidissement d'un moteur.
Choisir la bonne méthode de refroidissement
Alors, comment choisir la bonne méthode de refroidissement pour votre moteur sans balais 48 V CC ? Eh bien, cela dépend de plusieurs facteurs.
Tout d’abord, considérez la puissance nominale du moteur. Les moteurs de plus grande puissance génèrent plus de chaleur et nécessitent donc généralement des méthodes de refroidissement plus efficaces. Si vous avez un moteur de faible puissance comme unMoteur CC sans balais 24 V 50 W, la convection naturelle ou un simple dissipateur thermique pourrait suffire. Mais pour un moteur 48 V haute puissance, vous aurez peut-être besoin d'un refroidissement par air forcé ou liquide.
L’environnement opérationnel est également important. Si le moteur doit être utilisé dans un espace chaud ou clos, il aura besoin d'un refroidissement plus efficace. D'un autre côté, si c'est dans un endroit bien ventilé, la convection naturelle peut très bien fonctionner.
Le coût est un autre facteur. Les systèmes de refroidissement à air pulsé et liquide sont plus coûteux que le refroidissement par convection naturelle. Vous devez équilibrer le coût de la méthode de refroidissement avec les exigences de performances de votre application.
Le niveau de bruit peut également être un facteur à prendre en compte. Si votre application doit être silencieuse, comme dans un appareil électroménager ou un équipement de laboratoire, vous souhaiterez peut-être éviter les ventilateurs bruyants.
